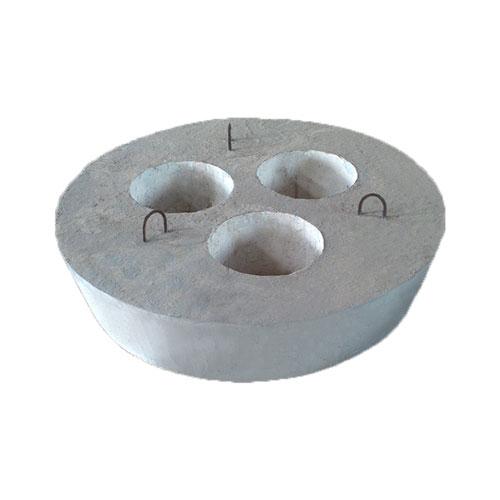

電爐爐頂預(yù)制件是為延長(zhǎng)電爐爐頂使用壽命而開(kāi)發(fā)的，有高鋁質(zhì)、剛玉質(zhì)和鉻剛玉質(zhì)三種。與普通磚砌電爐爐頂相比，具有施工方便，整體性好，抵抗電弧輻射能力強(qiáng)，耐急冷急熱性好等優(yōu)點(diǎn)。用澆注料制成的預(yù)制件，經(jīng)400-600℃烘烤后使用，效果更佳。電極套圈采用鉻剛玉質(zhì)澆注料，抗輻射能力強(qiáng)，壽命長(zhǎng)；

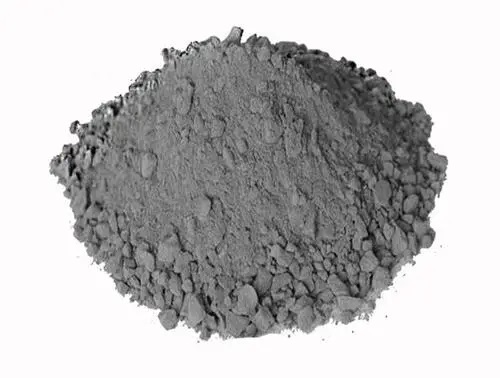

電爐爐底和爐坡用干式搗打料采用人工合成的MgO-CaO-Fe2O3砂，干搗料的成分和粒度組成可根據(jù)具體使用條件優(yōu)化確定。該料具有良好的燒結(jié)性、抗渣性與抗沖擊性。
電爐用不定形耐火材料理化指標(biāo)
牌 號(hào) 性 能 | DLG-1 | DLG-2 | DJ | TF | LD-1 | LD-2 |
化學(xué)成分（%）≥ | Al2O3 | 70 | 90 | 90 | 90 | — | — |
MgO | — | — | — | — | 80 | 85 |
體積密度(g/cm3) | 110℃×24h | 2.80 | 2.95 | 2.95 | 2.85 | 2.18 | 2.20 |
1600℃×3h | 2.75 | 2.90 | 2.90 | 2.70 | 2.50 | 2.52 |
永久線變化率（%） | 1600℃×3h | -0.7～+0.7 | 0～+0.5 | 0～+0.5 | -0.5～+0.5 | -0.3～+0.5 | -0.3～-+0.5 |
抗折強(qiáng)度 (MPa) | 110℃×24h | 5 | 10 | 5 | 6 | — | — |
1600℃×3h | 15 | 15 | 8 | 8 | 8 | 9 |
耐壓強(qiáng)度(MPa) | 110℃×24h | 25 | 60 | 40 | 35 | — | — |
1600℃×3h | 50 | 70 | 80 | 80 | 15.0 | 20 |
用 途 | 電爐爐蓋用澆注料及預(yù)制件 | 電爐電極圈用料 | 電極圈填縫料 | 電爐爐底、爐坡鋪筑、修補(bǔ) |
